• ボールフィーダについて

  • ボールフィーダについて

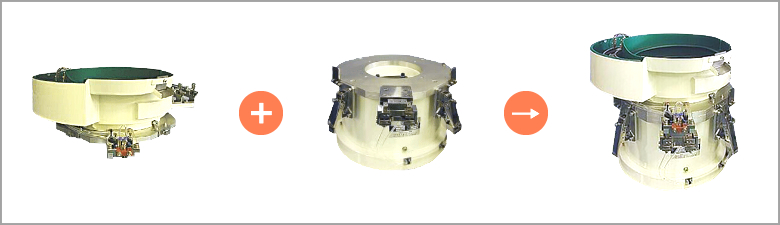

  • 1台の振動体と品種ごとにボール部を製作し、ボール部が簡単に品種替え出来る構造となっており、多品種の整列供給が実現できます。

    ・ボール交換作業が簡単にできます。
    ・ボール交換時の位置再現性に優れています。
    ・ボール交換時に一切の工具を使用しません。
    ・ボール内へエアーブロー・選別用センサーの取付けが可能です。
    ・各部が整合されており、ボール交換部の製作のみで新規ワークの立上げが可能です。

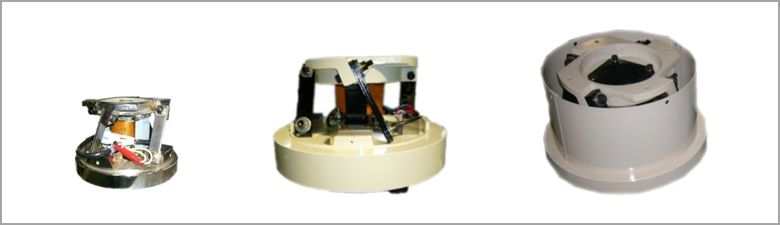

  • 弊社標準振動体SVシリーズ

  • 弊社標準振動体SVシリーズ
  • ・SV-1型~2.5型までは全波駆動
    ・SV-3型~5型までは全波駆動と半波駆動両方ラインアップ
    ・SV-6型~7型までは半波駆動です。

  • 駆動部仕様 ※仕様により寸法は変わります。概要寸法とお考え下さい。

    型式

    SV-1

    SV-2

    SV-2.5

    SV-3

    SV-4

    SV-5

    SV-6

    SV-7

    未加工ボール径(円筒)(Φ)

    160

    220~240

    250

    260~300

    300~350

    380~440

    450~550

    610

    駆動部質量(kg)

    8

    20

    30

    40

    45

    85

    125

    260

    入力電圧AC(V)

    100/200

    200

    許容電流(A)

    1/0.5

    1.5/0.8

    1.5/0.8

    2.5/1.5

    2.5/1.8

    6/3

    4

    7

    入力周波数(Hz)

    45~130

    振動数(回/分)

    15400~7800

    5400~7800
    2700~3900

    2700~3900

    最大ボール径(Φ)

    250

    380

    420

    460

    500

    750

    850

    1000

    適用コントローラ

    CVFN-3M

    CVFN-5M

    CRF-8

    搬送方向

    R/L 各方向

    使用温度(℃)

    10~40
